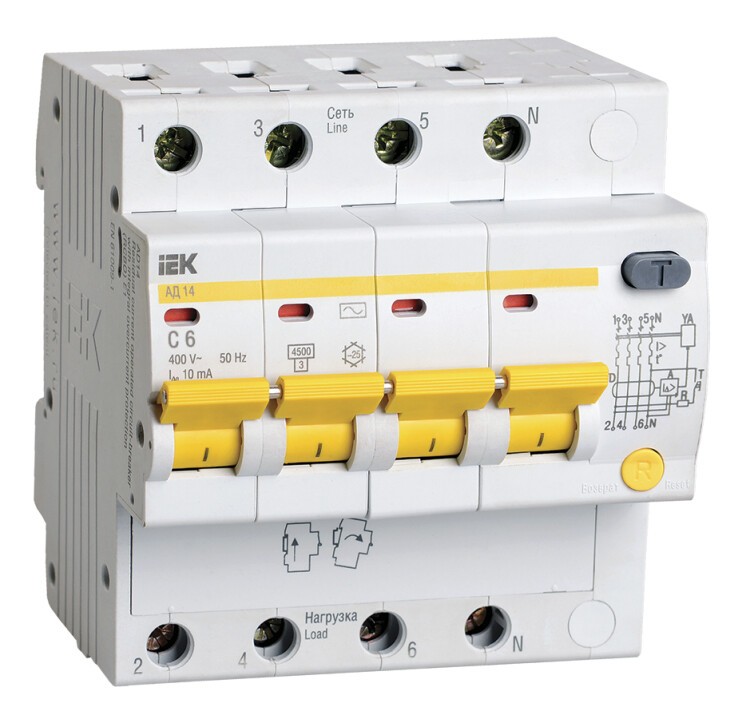

Автоматический выключатель дифференциального тока АД 14 4P 6А 10мА характеристика АС ИЭК

Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; В изделиях предусмотрена индикация срабатывания от дифференциального тока. В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии. Технические характеристики Соответствуют стандартам: ГОСТ Р ГОСТ Р 51327.1. Номинальное напряжение частотой 50 Гц: 230/400 В. Номинальный ток In: 6, 10, 16, 25, 32, 40, 50, 63 А. Номинальный отключающий дифференциальный ток IDn: 10, 30, 100, 300 мА. Рабочая характеристика при наличии дифференциального тока: АС. Время отключения при номинальном дифференциальном токе: ?40мс. Число полюсов: 4. Условия эксплуатации: УХЛ4. Степень защиты выключателя: IP20. Износостойкость, циклов В-О, не менее 10 000. Максимальное сечение подключаемых проводников: От 2,5 до 35 мм2 Масса: 0,29 кг Диапазон рабочих температур: —25?+40 °С Длительность воздействия напряжения срабатывания для отключения: 0,2?0,5 с. Преимущества • Возможность одновременного двойного присоединения шиной или гибким проводником • Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков • Защита от сверхтоков в каждом полюсе • Предельная отключающая способность 4,5 кА. Особенности конструкции • Усовершенствованная дугогасительная система: патент № RU 139886 • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. • Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели. • Наличие индикатора положения контактов. • Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании. • Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. • Новая конструкция АД14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом. • Индикатор срабатывания по дифференциальному току – кнопка «Возврат». Для АД14 хар-ка «АС». • Удобный монтаж/демонтаж без использования инструментов.
