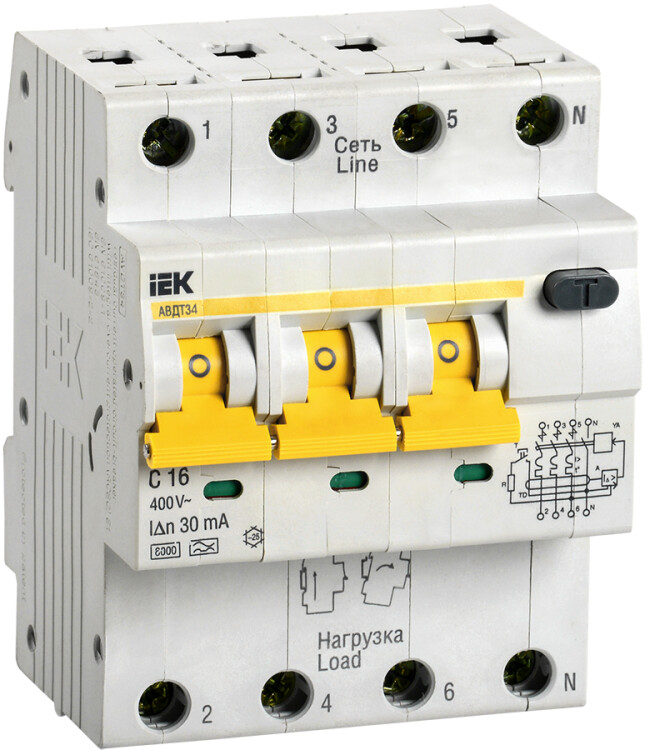

Автоматический выключатель дифференциального тока АВДТ 34 16А 30мА характеристика С ИЭК

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц. АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА. Технические характеристики Число полюсов: 3Р+N Наличие защиты от сверхтоков: В каждом фазном полюсе. Номинальное рабочее напряжение Ue: 400 В Диапазон рабочих напряжений U: 50?460 В Номинальная частота сети: 50 Гц. Номинальный ток In, 6; 10; 16; 20; 25; 32; 40; 50; 63 А. Номинальный отключающий дифференциальный ток (уставка) I?n: 10; 30; 100, 300мА Номинальная наибольшая коммутационная способность: 0,5I?n А Номинальный не отключающий дифференциальный ток: 6000 I?n0 А Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип А. Характеристика срабатывания от сверхтоков, тип С. Механическая износостойкость, циклов В-О, не менее 10000. Электрическая износостойкость, циклов В-О, не менее 6000. Максимальное сечение провода, присоединяемого к зажимам: 25 мм2 Наличие драг. металлов: серебро, г/полюс 0,8. Масса: 0,4 кг Степень защиты по ГОСТ 14254 (МЭК 529) IP20. Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ3.1. Преимущества • Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков • Номинальный условный ток короткого замыкания 6000 А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты • Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек. • Высокая электрическая износостойкость - не менее 6000 включений. • Серебросодержащие напайки на контактах • Широкий ассортимент номинальных токов (6, 10, 16, 25, 32, 40, 50, 63 А ) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА) • Индикатор положения контактов. • Расширенный диапазон рабочих температур от –25 °С до +40 °С. • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения. • Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения. • Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично «обрыву нуля» в сети. Особенности конструкции • Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков, занимает 4 стандартных модуля в щитке. • Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги. • Механизм свободного расцепления новой конструкции, который обеспечивает быстрый разрыв главных контактов. • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. • Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. • Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. Номинальный условный ток короткого замыкания – 6000 А. Расширенный диапазон рабочих температур от –25 до +40 °С. • Дугоотводящая пластина подвижного контакта выполнена в виде гладкой кривой, что значительно облегчает затягивание дуги в дугогасительную камеру. • Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ. • Расширение линейки АВДТ34 на токи 40,50,63А с уставкой в 30,100,300 мА. • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. • Помехоустойчивая схема, исключающая ложное срабатывание: патент № RU 124453. • Конструкция АВДТ34 обеспечивает быстрый монтаж/демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.
